Spring boot 모니터링(Prometheus, Grafana, docker)

모니터링 시스템 구축기(1)

셀럽잇 프로젝트에 적용한 모니터링 시스템 구축기에 대해 소개하겠습니다.

우선 서비스 모니터링이 필요한 이유에 대해 간단하게 짚고 넘어가겠습니다.

• 운영상 발생한 버그나 오류에 대해 빠른 확인
• 문제에 대한 원인에 대한 빠른 분석
• 시스템의 상태를 확인하여 개선점 발견 가능 (성능, 메모리 등)
• 사용자의 액세스와 활동 분석 -> 취약점, 어뷰징 등의 행위 발견 가능

로깅과 메트릭 모니터링가 필요한 이유는 이러한 이유 뿐만 아니라 다양합니다.

그래서 저희 셀럽잇도 운영중인 서비스에도 모니터링 시스템을 구축하고자 합니다.

Spring actuator

우선, 셀럽잇에서는 logback를 사용하여 운영중에 발생한 로그를 모으고 있습니다.

로그 이외의 지표들은 어떤걸 모니터링 하고, 어떻게 수집해야 할까요?

직접 지표들을 추적하고 기록을 남길 수 있지만, 더욱 간편하게 Spring Boot Actuator를 사용하려고 합니다.

Spring Boot Actuator는 운영 중인 애플리케이션을 HTTP나 JMX를 이용해서 모니터링하고 관리할 수 있는 기능을 제공합니다.

*JMX(Java Management eXtension): 애플리케이션, 시스템, JVM 등을 모니터링하고 관리하기 위한 도구를 제공하는 Java 기술. JMX라는 표준화된 방법을 통해 다양한 모니터링 도구 및 시스템과 쉽게 통합할 수 있다.*

Actuator를 통해서 간단한 설정들로 다양한 지표들을 확인 할 수 있습니다.

우선 Dependency에 추가하여 활성화 해보겠습니다.

build.gradle에 아래 코드를 추가합니다.

implementation 'org.springframework.boot:spring-boot-starter-actuator'

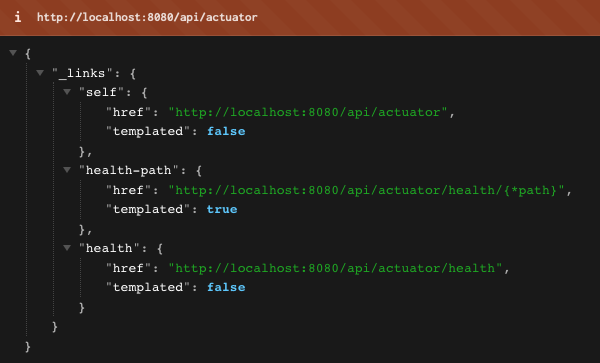

이후, http://{server}:{port}/actuator 에 접속하시면 아래와 같은 화면을 볼 수 있습니다.
(celuveat은 8080 servlet의 기본 주소가 /api여서 http://localhost:8080/api/actuator 로 접속하였습니다.)

_links 하위에 self, health 등의 url들이 제공되는데요. Actuator는 이 url들을 통해 기능을 제공합니다.

설정을 통해 더 다양한 정보들을 제공 받을 수 있습니다.

application.yml 파일에서 아래와 같이 설정한 뒤, 다시 actuator url로 이동해보겠습니다.

management:
  endpoints:
    web:
      exposure:
        include: "*"

management:
  endpoints:
    web:
      exposure:
        include: "*"

설정을 통해 web 환경(HTTP) 에서 모든(*) endpoints들을 노출 시켰기 때문에 다양한 actuator 기능을 사용할 수 있습니다.

more endpoints: https://docs.spring.io/spring-boot/docs/3.0.5/reference/html/actuator.html#actuator.endpoints

그 중, /metrics endpoints를 살펴보면 유용한 지표(metric)들을 확인 할 수 있습니다.

• application.ready.time
• jvm.threads.live
• jvm.gc.memory.allocated
• logback.events
• process.cpu.usage
• ...

직관적인 이름으로 어떤 정보를 제공하는지 파악할 수 있는, 다양한 메트릭들이 제공됩니다.

예시로, process.cpu.usage 를 확인하고자 한다면, endpoints에 추가하여 접근 할 수 있습니다.

/api/actuator/metrics/process.cpu.usage

Spring Actuator는 단순한 매트릭 및 헬스 체킹 뿐만 아니라
실행된 git 브랜치와 커밋, AutoConfiguration 정보, Java, OS 등의 정보,
런타임 중 Logging 레벨 변경 역시 가능합니다.

주의할 점은, application에 대한 다양한 정보가 제공되기 때문에 보안적으로 심각한 문제를 야기 할 수 있습니다. 이부분을 해결하는 내용은 추후에 작성하겠습니다.

Spring actuator로 간단하게 의존성을 추가하고 약간의 설정으로 필요한 메트릭들에 대해 측정하고 확인할 수 있었습니다.

다음으로는 Spring actuator로부터 제공받은 메트릭들을 주기적으로 확인하고 저장하여 유의미하게 확인할 수 있도록 구성해보겠습니다.



Prometheus

Spring Actuator 공식 문서의 Metrics 챕터를 보면 Micrometer에 대한 종속성 관리 혹은 자동 구성을 제공한다고 합니다.

먼저 Micrometer에 대해 간단하게 짚고 넘어가겠습니다.

Micrometer: Micrometer는 JVM 기반 애플리케이션을 위한 메트릭 측정 라이브러리입니다. 모니터링 시스템용 클라이언트에 대해 추상화된 파사드를 제공하여 벤더(vender)사에 종속되지 않고 JVM 기반 애플리케이션 코드를 계측할 수 있습니다.

더 간단하게 말하면, JVM에서 메트릭을 측정할 수 있는 일종의 인터페이스라고 이해하면 좋을 것 같습니다.(``Log의Slf4j`와 비슷한 역할)

Micrometer를 제공하는 벤더사는 다양하게 있는데요. 대표적인 것들은 아래와 같습니다.

• Atlas
• Datadog
• Elastic
• Graphite
• Influx
• JMX
• Prometheus

그 중 Prometheus를 사용하여 micrometer를 수집하고 집계하고자 합니다.

사용한 이유는 다음과 같습니다.

• Apache License 2.0가 사용된 무료 소프트웨어이다.
• PromQL을 통해 효율적으로 다양한 시계열 선택하고 집계할 수 있다.
• 그라파나에서 시각화를 제공한다.
• 사용자가 많아 참고할 자료가 다양한다.
• Spring Actuator에서 메트릭 정보를 제공한다.

그럼 Prometheus를 통해 메트릭 집계를 해보겠습니다.

준비

Prometheus가 metric을 폴링 할 수 있도록 /actuator/prometheus 엔드포인트를 제공해야 합니다.

먼저 build.gradle에 prometheus 의존성을 추가합니다.

build.gradle

implementation 'io.micrometer:micrometer-registry-prometheus'

이후, application.yml에서 exposure 설정을 변경합니다.

application.yml

management:
  endpoints:
    web:
      exposure:
        include: "prometheus"

잘 적용이 되었는지 /actuator/prometheus 로 접속해 확인해 볼 수 있습니다.

알아보긴 힘들지만, 잘 접속되는 것을 확인 할 수 있습니다.

url과 태그로 제공되는 방식과 달리, executor_pool_max_threads{name="applicationTaskExecutor",} 2.147483647 와 같은 문법으로 제공되는데, 이는 PromQL(Prometheus Query)으로 Prometheus의 메트릭 질의 언어입니다.

Prometheus을 통해 meterics를 polling하는데 필요한 준비는 끝났습니다!

설치

먼저, celuveat에서는 docker를 사용하여 Spring application을 운영중에 있습니다.

prometheus 역시 docker를 통해 관리하도록 하겠습니다.

# docker-compose-monitoring.yml

version: '3'

services:
  prometheus:
    image: prom/prometheus:latest
    container_name: prometheus
    ports:
      - "9090:9090"

기본적으로, promtheuse는 9090 포트를 사용하기에 9090 포트를 바인딩 하였습니다.

volumes는 추후 설명하겠습니다.

docker compose -f docker-compose-monitoring.yml up -d를 통해 실행한 뒤, 9090포트에 접근하면 대시보드를 확인 하실 수 있습니다.

설정

이후 상단 메뉴 바에서 Status -> Targets를 통해 prometheus가 polling 중인 타겟을 확인 할 수 있습니다.

현재 아무런 설정을 하지 않았기에 self로 metrics를 Scrape 하는 것을 확인 할 수 있습니다.

이런 타겟 설정은 prometheus.yml에서 수정할 수 있습니다. 현재 저는 도커 컨테이너 내에서 동작중이다 보니, 외부에 prometheus.yml파일을 작성 한 뒤, 볼륨 마운트를 통해 설정하도록 하겠습니다.

prometheus.yml

# prometheus.yml

scrape_configs:
  - job_name: 'celuveatdev'
    metrics_path: '/api/actuator/prometheus'
    scrape_interval: 5s
    static_configs:
      - targets: ['localhost:8080']

metrics_path : metric 경로 지정

static_configs: - targets에는 host를 지정합니다.

scrape_interval: 수집 주기를 설정합니다.

이후 docker-compose-monitoring.yml 을 수정하여 볼륨 마운트 설정을 합니다.

# docker-compose-monitoring.yml

version: '3'

services:
  prometheus:
    image: prom/prometheus:latest
    container_name: prometheus
    ports:
      - "9090:9090"
    volumes:
       - ./prometheus.yml:/etc/prometheus/prometheus.yml

``./prometheus.yml는 host에서의 경로,/etc/prometheus/prometheus.yml`는 docker container내부의 경로입니다.

이후 다시 docker를 실행하면 원하는 타겟이 설정된 것을 확인 할 수 있습니다.

예시로 들었던 PrmoQL인 executor_pool_max_threads{name="applicationTaskExecutor",}을 메인 페이지에서 실행하면

원하는 메트릭 정보를 얻을 수 있습니다!

더 다양한 PromQL을 통해 다양한 지표들을 Table 뿐만 아니라 Graph로도 확인 하실 수 있습니다.

Grafana

Prometheus를 통해 주기적으로 메트릭을 수집 할 수 있지만, 확인하기엔 어려움이 있습니다.

매번 PromQL을 통해 원하는 지표를 질의해야 하고, 시각화된 자료 또한 그래프 하나가 전부이기 때문에 불편함이 존재합니다.

그래서 Prometheus에서 수집한 메트릭을 유용하게 시각화 할 수 있는 시각화 도구로서 Grafana를 사용하려 합니다.

설치

Grafana 역시 도커로 구성하고자 합니다.

# docker-compose-monitoring.yml

version: '3'

services:
  prometheus:
    image: prom/prometheus:latest
    container_name: prometheus
    ports:
      - "9090:9090"
    volumes:
       - ./prometheus.yml:/etc/prometheus/prometheus.yml

# 추가
    grafana:
    image: grafana/grafana:latest
    container_name: grafana
    user: "$UID:$GID"
    ports:
      - "3000:3000"
    volumes:
      - ./grafana-data:/var/lib/grafana
    depends_on:
      - prometheus

grafana는 기본적으로 3000포트를 사용합니다.

또, prometheus를 datasource로 추가할 예정이다 보니, depends_on 옵션으로 prometheus 컨테이너가 선행되도록 설정하였습니다.

volumes를 꼭 설정하셔야 합니다! 도커 컨테이너가 내려가도 Grafana에서 설정한 대시보드나 데이터 소스가 사라지지 않도록 해야합니다.

이때, grafana image내 /var/lib/grafana의 쓰기 작업을 위해 user: "$UID:$GID"를 설정해야 합니다.

저도 알고 싶지 않았습니다.

docker compose -f docker-compose-monitoring.yml up -d 를 통해 실행 한 뒤,

3000포트로 접속하면 다음과 같은 화면이 나옵니다.

초기 계정과 비밀번호는 모두 "admin" 입니다.

최초 로그인 시, 비밀번호를 변경 할 수 있습니다.

로그인 후 Administration -> Data soureces에 들어와서 prometheus를 등록합니다.

이후 prometheus를 접속했던 url을 설정해줍니다.

Data sources 에서 추가된 걸 확인할 수 있습니다.

이제 Grafana Labs에 가서 다양한 Dashboards를 탐색하고 선택하여 적용하면 됩니다.

Spring boot로 검색한 뒤, Spring boot 2.1 System Monitor를 선택합니다.

해당 대쉬보드의 ID를 복사 한 뒤,

아래 Import 대쉬보드를 선택합니다.

그 후 복사한 ID를 입력하면,

Spring Boot 2.1 System Monitor 가 불러와지는 것을 알 수 있습니다.

DataSource도 등록하여 추가하면 아래와 같이 대쉬보드를 확인 할 수 있습니다.

아래 메트릭을 확인하다 보면 Jetty Statistics를 확인할 수 있는데요.

Spring boot 에서 사용하고 있는 tomcat was 메트릭으로 변경이 필요해 보입니다.

다시 application으로 돌아와서 application.yml에 아래 옵션을 추가합니다.

# application.yml
server:
  tomcat:
    mbeanregistry:
      enabled: true

이후 Dashboard settings에서 수정할 수 있도록 설정을 합니다.

이후 Query의 이름을 tomcat_threads_config_max_threads로 변경합니다.

)

정리

모니터링이 이루어지는 과정을 다시 정리해보겠습니다.

Sping actuator에서 제공하는 metrics를 Micrometer 를 구현한 prometheus에게 제공하고, prometheus는 주기적으로 지표들을 모아 저장합니다.

이런 prometheus에 저장되어 있는 데이터를 시각화 툴인 Grafana를 사용하여 대시보드를 구성하여 모니터링 할 수 있습니다.

간단하게 아래와 같은 구성이 갖추어 집니다.
